 スナオ電気のオートレイン多系統の出力をAC100V、AC200Vに改造する方法

スナオ電気株式会社のオートレイン多系統（FV401、LF401等）の電磁弁出力はAC24V又はDC24Vとなっています。この制御盤をAC100V、AC200V出力に改造する方法を記載します。
AC100V、AC200V出力は関連法規の関係も有りメーカーでは行っていません。
やむを得ず改造する場合は自己責任で行ってください。
筆者はこの改造による機器破損及び事故の責任を負いません。

AC100V出力には電源AC100VをAC200V出力には電源AC200Vを接続してください。異なった電源でも動作はしますが短寿命（トランスの焼損）になります。

手順
製品４隅のネジを取り外して端子台基板が見えるようにしてください。
次項で説明している以外のコネクターを取り外す場合は元の位置を覚えておいてください。

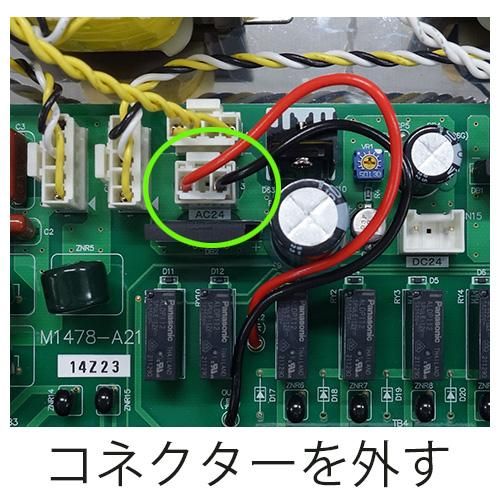

AC24V機種をAC100V出力に



改造完了！
後日修理等の関係が有りますのでAC24V表示は取り外してAC100Vと書き加えてください。

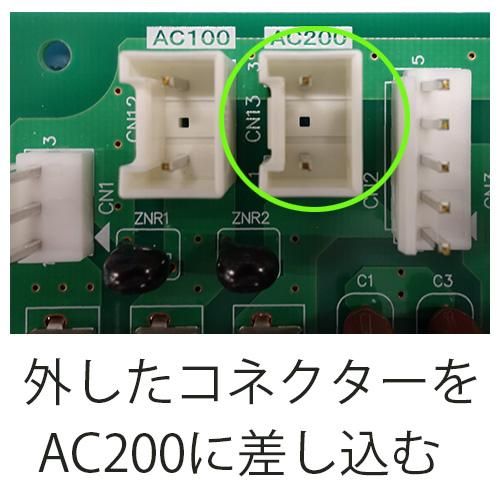

AC24V機種をAC200V出力に


改造完了！
後日修理等の関係がありますのでAC24V表示は取り外してAC200Vと書き加えてください。

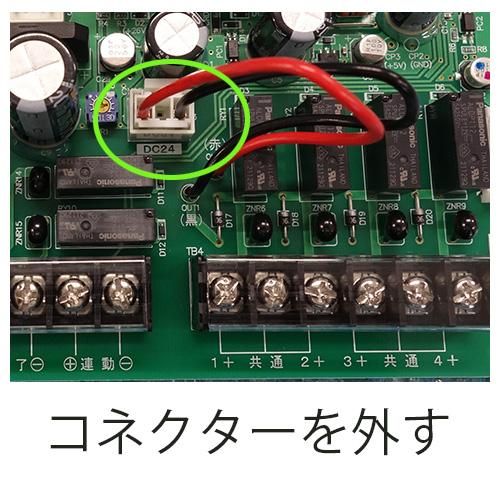

DC24V機種をAC100V出力に

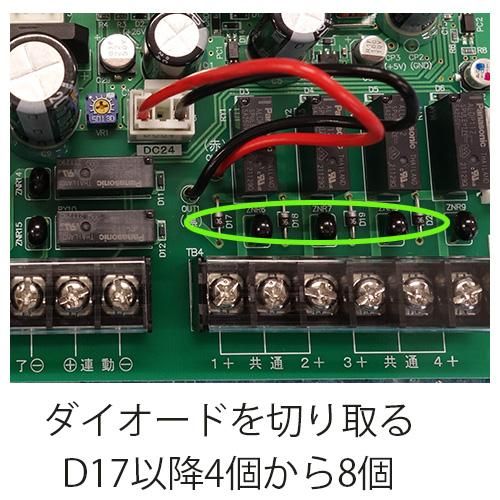

※重要ダイオードは根元から切り取ること。付けたままだと基盤壊れます。






改造完了！
後日修理等の関係がありますのでAC24V表示は取り外してAC100Vと書き加えてください。

DC24V機種をAC200V出力に

手順はAC100Vと同じです。
ダイオードの切り取りを忘れずに。
後日修理等の関係が有りますのでDC24V表示は取り外してAC200Vと書き加えてください。
